Der Ultraschall-Clamp-on-Durchflusssensor: Nicht-invasive, präzise Durchflussmessung

Der Ultraschall-Clamp-on-Durchflusssensor wurde auf der Consumer Electronics Show (CES) in Las Vegas, USA, präsentiert.

CES-Termin: 6.–9. Januar 2026Ort: Las Vegas, USAStandnummer: North Hall 10529

Eine genaue Durchflussmessung ist in zahlreichen Branchen entscheidend, doch herkömmliche Inline-Sensoren erfordern häufig Produktionsstillstände für Installation und Wartung. Der Ultraschall-Clamp-on-Durchflusssensor bietet eine innovative Lösung: Durch den Einsatz fortschrittlicher Ultraschalltechnologie ermöglicht er eine vollständig externe, nicht-invasive Messung und überzeugt durch außergewöhnliche Benutzerfreundlichkeit und Vielseitigkeit.

Kernprinzip: Die Laufzeitdifferenzmethode

Der Sensor arbeitet nach der bewährten Laufzeitdifferenzmethode. Ein Paar hochpräziser Ultraschallwandler wird extern an der Rohrwand in einem definierten Winkel angebracht. Diese Wandler arbeiten abwechselnd als Sender und Empfänger und erzeugen Ultraschallimpulse, die durch die Rohrwand und das strömende Medium im Inneren verlaufen.

Das zugrunde liegende Prinzip basiert darauf, dass die Schallgeschwindigkeit in einem bewegten Fluid von der Strömungsgeschwindigkeit beeinflusst wird. Der Ultraschallimpuls in Strömungsrichtung (downstream) breitet sich schneller aus, während der Impuls gegen die Strömungsrichtung (upstream) langsamer vorankommt. Die hochentwickelte Elektronik des Sensors misst diese nanosekunden-genaue Laufzeitdifferenz zwischen den beiden Ausbreitungswegen. Diese Differenz ist direkt proportional zur mittleren Strömungsgeschwindigkeit des Mediums. Durch Integration dieser Geschwindigkeit mit dem bekannten inneren Rohrquerschnitt berechnet das System präzise sowohl den momentanen als auch den kumulativen volumetrischen Durchfluss.

Wichtige Merkmale und Vorteile

Dieser externe Messansatz bringt erhebliche praktische Vorteile mit sich:

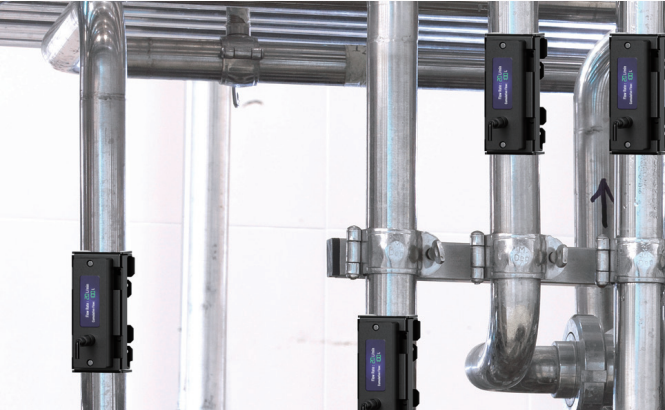

• Externe Festmontage & berührungslose Messung: Die Installation ist schnell und einfach, ohne Rohrschnitt, Prozessunterbrechung oder Kontaminationsrisiko. Ideal für Nachrüstungen sowie hygienische oder korrosive Medien.

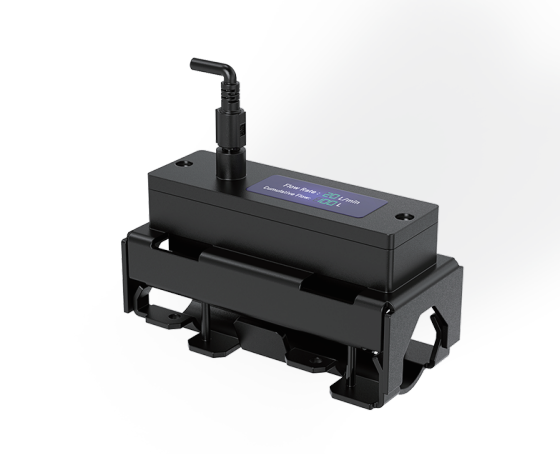

• Intelligente Bildschirmanzeige & Echtzeit-Überwachung: Ein integriertes Display zeigt unmittelbar und übersichtlich Durchflussrate, Summenzähler und Systemstatus an und ermöglicht eine bequeme Vor-Ort-Überwachung.

• Breite Medienkompatibilität: Die Technologie eignet sich für ein großes Spektrum homogener Flüssigkeiten, darunter Wasser, Ethanol, diverse chemische Lösungen und weitere, sofern sie Ultraschallwellen gut übertragen.

• Flexible Rohrkompatibilität: Der Sensor arbeitet zuverlässig sowohl an starren Rohren (z. B. Metall, PVC) als auch an weichen Rohrabschnitten (z. B. Gummi, Kunststoffschläuche) und bietet damit außergewöhnliche Anwendungsflexibilität.


Fazit

Der Ultraschall-Clamp-on-Durchflusssensor setzt neue Maßstäbe in der Benutzerfreundlichkeit der Durchflussüberwachung. Durch die Kombination der Präzision der Ultraschall-Laufzeitdifferenzmessung mit dem entscheidenden Vorteil einer nicht-invasiven Installation liefert er eine zuverlässige, vielseitige und kostengünstige Lösung für die kontinuierliche Durchflussmessung in der Wasserversorgung, der chemischen Verfahrenstechnik, der Gebäudetechnik (HLK) sowie in zahlreichen weiteren industriellen und kommerziellen Anwendungen.
