Funktionsprinzipien und Anwendungsbereiche von Mikro-Drucksensoren (Teil 2)

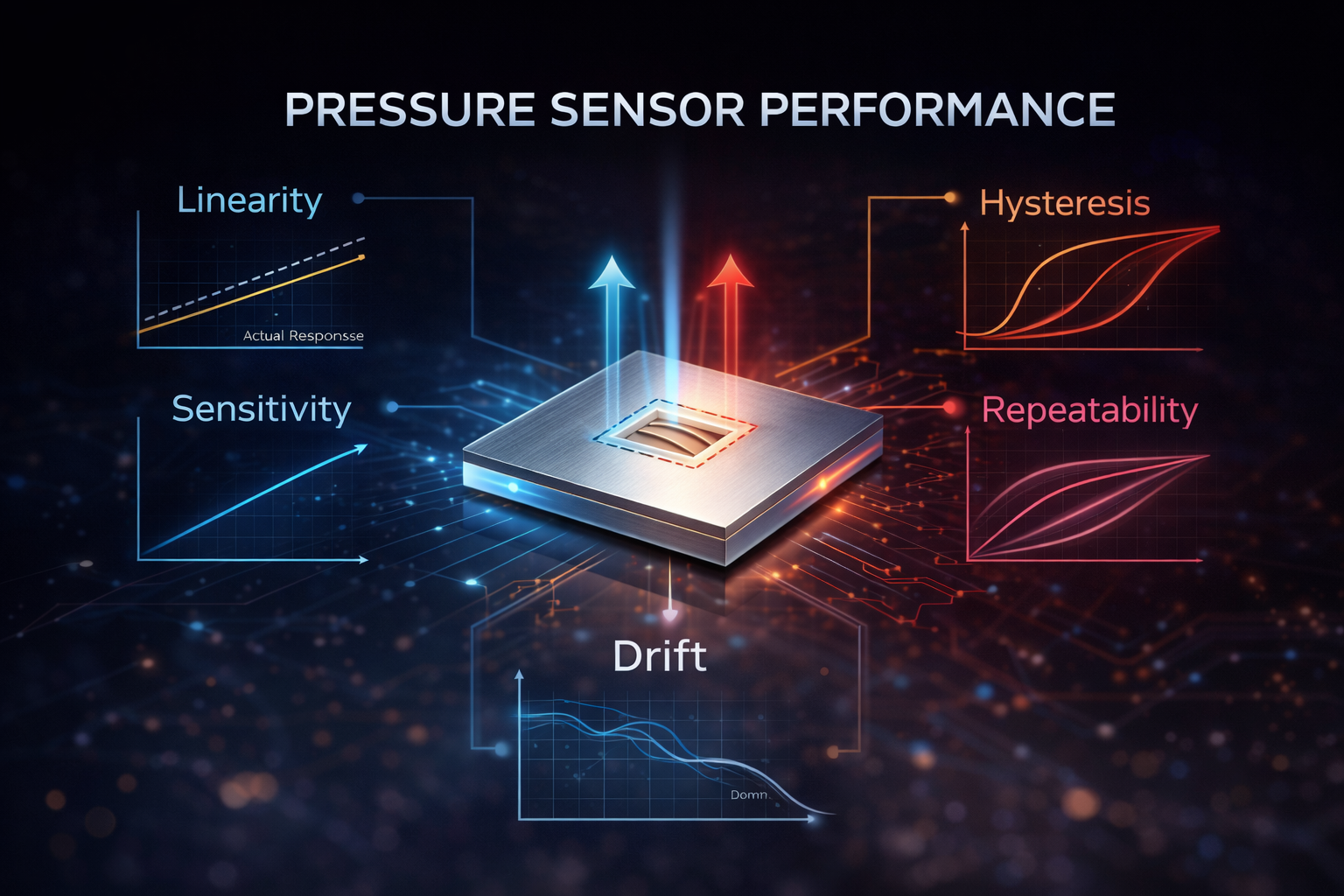

Zentrale Leistungskennzahlen von Mikro-Drucksensoren

Die Leistungsbewertung von Mikro-Drucksensoren basiert auf mehreren entscheidenden Kennzahlen, die maßgeblich die Messgenauigkeit, Stabilität und Zuverlässigkeit des Sensors bestimmen:

Linearität:
Beschreibt die Abweichung der tatsächlichen Beziehung zwischen Sensorausgang und Eingangsdruck von der idealen linearen Kennlinie. Sie ist ein zentraler Indikator für die Messgenauigkeit des Sensors.

Empfindlichkeit (Sensitivity):
Gibt das Verhältnis der Änderung des Ausgangssignals zur entsprechenden Änderung des Eingangsdrucks an und spiegelt die Fähigkeit des Sensors wider, auch kleinste Druckänderungen präzise zu erfassen.

Hysterese:
Bezeichnet die Differenz der Ausgangssignale bei steigendem und fallendem Druck. Dieser Parameter ist entscheidend für die Bewertung der Stabilität und Zuverlässigkeit des Sensors im dynamischen Betrieb.

Wiederholgenauigkeit (Repeatability):
Beschreibt die Konsistenz der Sensorausgabe bei wiederholten Messungen unter identischen Bedingungen und ist ein Maß für die Langzeitstabilität und Reproduzierbarkeit.

Drift:
Bezieht sich auf die zeitliche Veränderung des Sensorausgangs bei konstantem Eingangsdruck. Ursachen sind unter anderem strukturelle Eigenschaften des Sensors sowie Umwelteinflüsse wie Temperatur- und Feuchtigkeitsschwankungen.

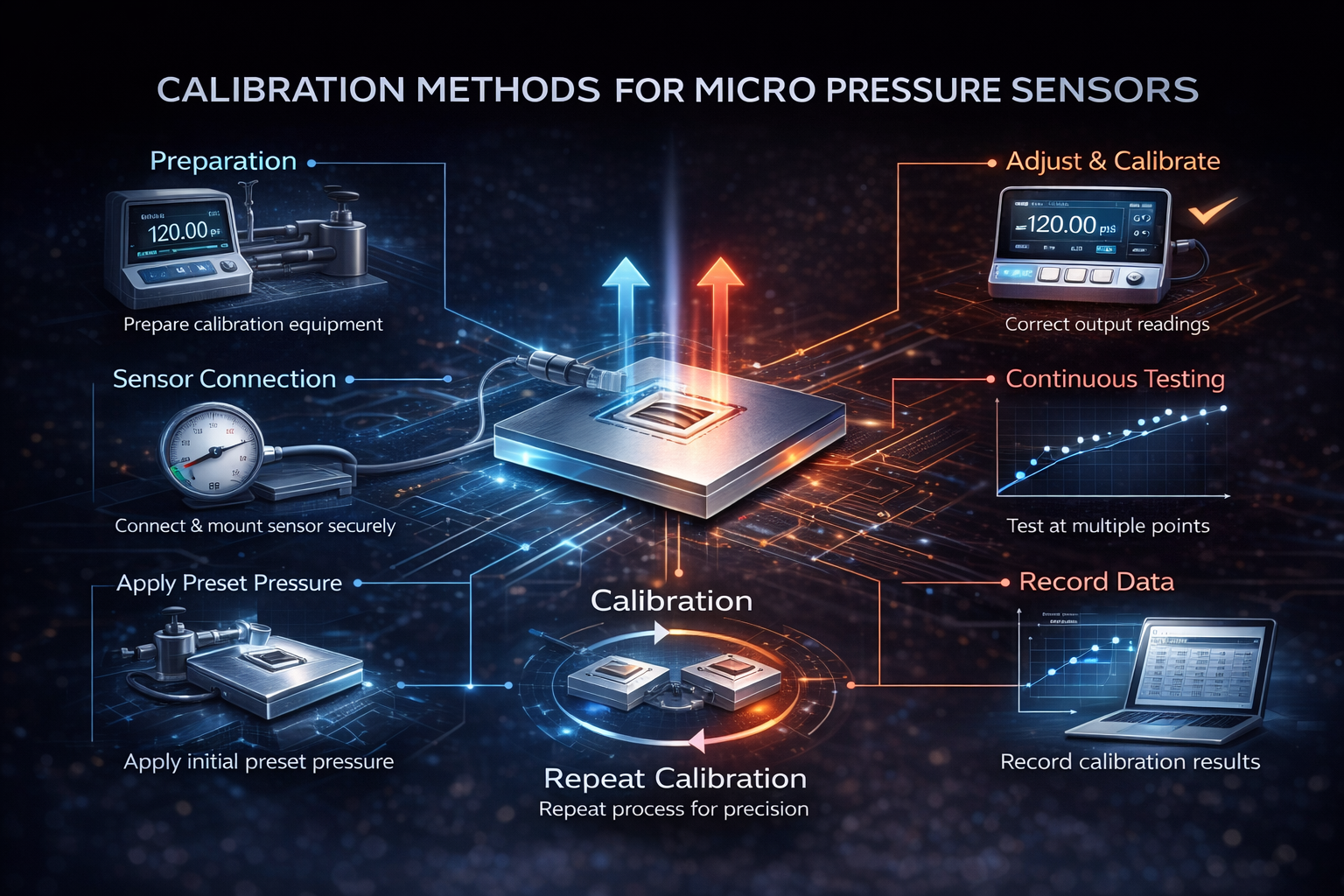

Kalibrierverfahren für Mikro-Drucksensoren

Um eine dauerhaft hohe Messgenauigkeit und Betriebssicherheit zu gewährleisten, ist eine regelmäßige Kalibrierung von Mikro-Drucksensoren unerlässlich. Der Kalibrierprozess umfasst in der Regel folgende Schritte:

Vorbereitung der Kalibriergeräte:
Einsatz hochpräziser Druckmessgeräte, Kalibratoren und hydraulischer Pumpen.

Sensoranschluss:
Sichere und stabile Verbindung des Mikro-Drucksensors mit dem Kalibrator.

Aufbringen eines definierten Prüfdrucks:
Über die hydraulische Pumpe wird ein vordefinierter Druck aufgebracht, während der tatsächliche Druckwert mit einem hochpräzisen Referenzmanometer erfasst wird.

Justierung und Kalibrierung:
Anpassung der Sensoreinstellungen anhand der Messergebnisse, um eine exakte Ausgabe zu gewährleisten.

Mehrpunktprüfung:
Schrittweise Anpassung des Drucks an mehrere Kalibrierpunkte zur kontinuierlichen Überprüfung von Genauigkeit und Stabilität.

Datenerfassung:
Dokumentation sämtlicher Kalibrierdaten zur späteren Analyse, Rückverfolgbarkeit und Qualitätssicherung.

Wiederholte Kalibrierung:
Insbesondere bei mehreren Sensoren oder hochpräzisen Anwendungen wird der Kalibrierprozess mehrfach durchgeführt, um maximale Messsicherheit zu gewährleisten.

Fazit

Dank ihres präzisen Funktionsprinzips, ihrer vielfältigen Einsatzmöglichkeiten, klar definierter Leistungskennzahlen und strenger Kalibrierverfahren sind Mikro-Drucksensoren zu einem unverzichtbaren Bestandteil moderner Technologie und Industrie geworden. Mit dem kontinuierlichen technologischen Fortschritt und steigenden Anforderungen in verschiedensten Anwendungsfeldern wird ihre Bedeutung weiter zunehmen und maßgeblich zur industriellen Innovation und nachhaltigen Entwicklung beitragen.
