ADW Mikrostrahlpumpe der nächsten Generation: Präzise Strömungssteuerung für intelligente minimalinvasive Anwendungen

Mikrostrahlpumpe: Neudefinition der Mikrofluidik-Antriebstechnologie durch den inversen piezoelektrischen Effekt

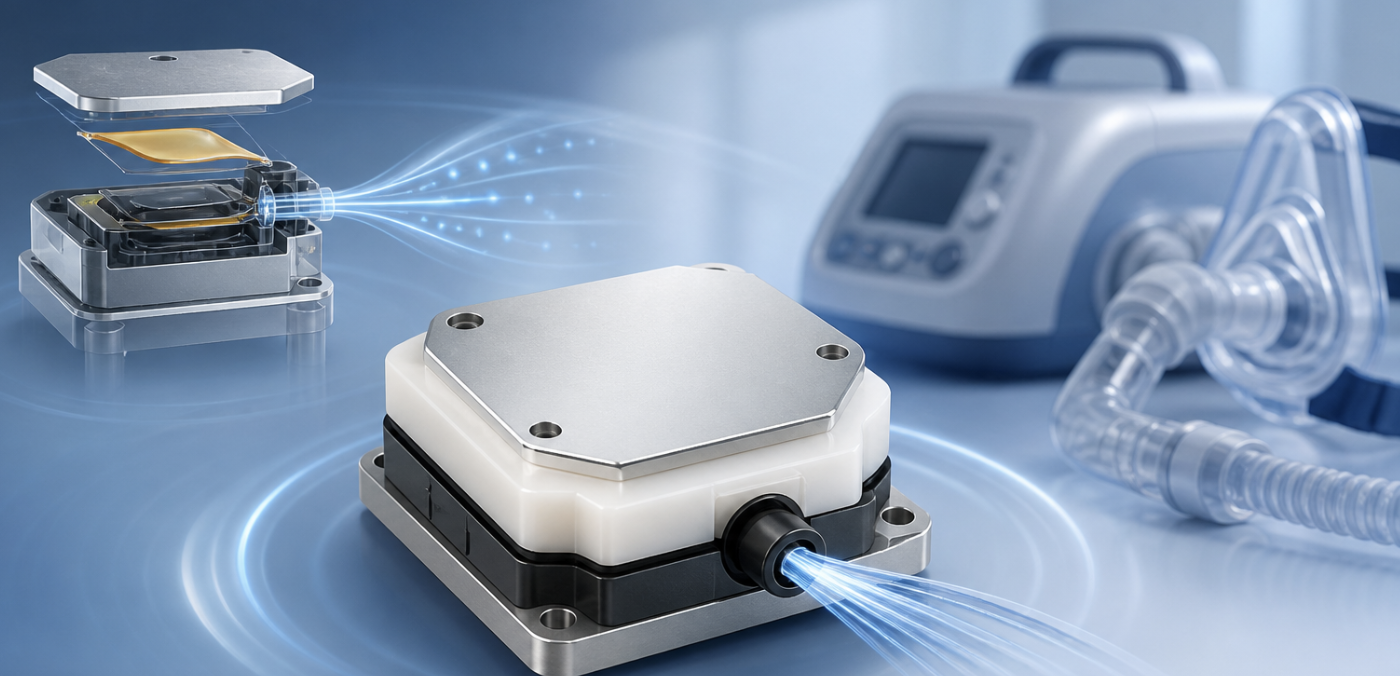

Die Mikrostrahlpumpe stellt eine innovative Verbindung von Präzisionselektronik und Strömungsmechanik dar. Ihr Funktionsprinzip basiert auf dem inversen piezoelektrischen Effekt von piezoelektrischen Keramiken: Unter Einwirkung eines elektrischen Feldes verformt sich das Material mechanisch und wandelt elektrische Signale präzise in mikroskopische Bewegungen um.

Wird der piezoelektrische Aktor mit Wechselspannung angeregt, erzeugt er hochfrequente Schwingungen, die eine elastische Membran verformen. Dadurch verändert sich das Volumen der geschlossenen Pumpkammer periodisch: Während der Expansion wird Gas angesaugt, während der Kompression wird es durch eine Mikroöffnung als Hochdruck- und Hochgeschwindigkeitsstrahl ausgestoßen. So entsteht ein kontinuierlicher und stabiler Luftstrom.

Im Gegensatz zu herkömmlichen Pumpen, die auf Motoren und rotierende Bauteile angewiesen sind, kommt die Mikrostrahlpumpe vollständig ohne Motor, Lager oder mechanische Reibungselemente aus. Antrieb, Übertragung und Pumpkörper sind in einer einzigen Einheit integriert, was eine maximale Strukturvereinfachung und eine hocheffiziente Energieumwandlung ermöglicht.

Drei zentrale Vorteile für moderne Anwendungen

Vor dem Hintergrund der zunehmenden Miniaturisierung, Portabilität und Intelligenz medizinischer Geräte bietet die Mikrostrahlpumpe drei wesentliche Vorteile:

1. Miniaturisierung und geringes Gewicht

Durch ihr hochintegriertes und kompaktes Design reduziert die Mikrostrahlpumpe die mechanische Komplexität erheblich. Die Abmessungen können auf 21 mm × 19 mm × 3,2 mm reduziert werden, bei einem Gewicht von nur 3,5 g.

Damit eignet sie sich ideal für Anwendungen mit strengen Anforderungen an Bauraum und Gewicht, wie tragbare Medizingeräte und mobile Diagnosesysteme. Ob in tragbaren Blutdruckmessgeräten oder kompakten Inhalationssystemen – sie gewährleistet eine stabile und effiziente Luftförderung auf engstem Raum.

2. Flexible und einstellbare Leistungsparameter

Druck und Durchfluss lassen sich flexibel über die Ansteuerspannung regulieren. Eine höhere Spannung erhöht Druck und Durchfluss, während eine niedrigere Spannung diese entsprechend reduziert.

Diese Anpassungsfähigkeit ermöglicht Entwicklern eine optimale Parametrierung für unterschiedliche Einsatzszenarien und bietet Endanwendern individuelle Steuerungsmöglichkeiten.

3. Fokussierter und energieeffizienter Luftstrom

Dank einer präzise konstruierten Mikroöffnung erzeugt die Pumpe einen stark gebündelten Luftstrom mit minimalen Energieverlusten.

Messwerte zeigen:

• Ausgangsdruck ≥ 40 kPa (ca. 300 mmHg)

• Stabiler Luftstrom auch unter einer Last von 40 kPa

Dies unterstreicht die hohe Belastbarkeit und Effizienz der Luftförderung.

Breites Anwendungspotenzial in der Medizintechnik

Im Zuge der Entwicklung hin zu kompakten, tragbaren und intelligenten Medizinsystemen bietet die Mikrostrahlpumpe vielfältige Einsatzmöglichkeiten, darunter:

• Tragbare Blutdrucküberwachungssysteme

• Systeme zur Mikro-Dosierung von Medikamenten

• Unterdruck-Wundtherapie

Mit ihrer herausragenden Leistungsfähigkeit und kompakten Bauweise stellt die ADW Mikrostrahlpumpe eine Schlüsseltechnologie für die nächste Generation medizinischer Geräte dar und trägt maßgeblich zu präziseren, effizienteren und patientenfreundlicheren Lösungen bei.
