Optimierung der Laufzeitgenauigkeit (Time-of-Flight): Ultraschallsensoren der GS-Serie für hochzuverlässige Gasmessung

Entwickelt mit fortschrittlicher akustischer Impedanzanpassung und robuster chemischer Isolation für ein überragendes Signal-Rausch-Verhältnis bei geringen Durchflüssen und in korrosiven Umgebungen des eichpflichtigen Verkehrs.

1. Branchendynamik und regulatorische Treiber

Die Entwicklung der nächsten Generation von Gasmessgeräten beschränkt sich längst nicht mehr nur auf die Erfüllung der OIML R137- oder MID-Konformität – sie ist ein harter Kampf gegen Nullpunktdrift, Signalausfälle und katastrophale Feldausfälle. Im Zuge der globalen Transformation hin zu Smart Metering und der Einspeisung hoher Wasserstoffanteile stoßen konventionelle akustische Durchflusssensoren an ihre physikalischen Grenzen. Unvorhersehbare Signaldämpfung in Niederdrucknetzen, Störgeräusche durch hochfrequente Turbulenzen sowie chemische Degeneration durch Spurenstoffe verwandeln vielversprechende Prototypen nicht selten in kostspielige Rückrufaktionen. Für Systemarchitekten ist die Überwindung einer sub-optimalen akustischen Kopplung daher kein untergeordneter Optimierungsschritt mehr, sondern der entscheidende Flaschenhals zur Sicherung langfristiger Messstabilität und zur Optimierung der Gesamtkosten (TCO).

2. Technologie-Architektur: Schließung der akustischen Lücke

Die ADW GS-Serie adressiert diese kritischen Fehlermodi durch eine gezielte Optimierung des elektroakustischen Übertragungspfades:

• Akustische Impedanzanpassung: Dank einer proprietär rezeptierten Anpassungsschicht erzielt die GS-Serie eine optimale akustische Kopplung zwischen dem hochdichten Piezoelement und dem gasförmigen Medium geringer Dichte. Für das Modell GS0001-000 resultiert dies in einer außergewöhnlich hohen Empfangsempfindlichkeit von ≥90 mV (unter Testbedingungen von 215 kHz / 3,3 Vp-p Ansteuerung). Dieses überragende Signal-Rausch-Verhältnis (SNR) ermöglicht es den Messalgorithmen, Laufzeitdifferenzen (Time-of-Flight, ToF) im Nanosekundenbereich präzise aufzulösen und die untere Erfassungsgrenze des Zählers bis in den Mikrodurchflussbereich zu erweitern.

• Duale Frequenzstrategie für variable Rohrmessstrecken: Um unterschiedlichen Nennweiten und Strömungsprofilen gerecht zu werden, ist die GS-Serie in Varianten mit 215 kHz (GS0001-000) und 530 kHz (GS0002-000) erhältlich. Das 215-kHz-Modell verfügt über einen Abstrahlwinkel von 12∘±2∘, der für Standard-Messstrecken mit V-Spiegelung und längeren akustischen Pfaden (empfohlen 6 bis 12 cm) optimiert ist. Das 530-kHz-Modell nutzt einen schmaleren Bündelungswinkel von 6∘±2∘, der die akustische Energie konzentriert, um Mehrwegeinterferenzen an den Rohrwandungen in kompakten Haushaltsgaszählern zu minimieren.





3. Fallstudie: Minimierung der Nullpunktdrift bei Smart Metern (Case Study)

• Optimale Pfadgeometrie: Für Haushaltsgaszähler mit kleiner Nennweite wird eine V-förmige reflexive Anordnung dringend empfohlen. Durch die einmalige Reflexion der Schallwelle an der Rohrinnenwand wird die akustische Pfadlänge (6 bis 12 cm) bei minimaler Signaldämpfung effektiv verdoppelt. Dies gewährleistet eine stabile Differenzzeitberechnung (time up - time down) selbst bei starken Strömungsschwankungen.

• Umwelt- und Chemieschutz: Die GS-Serie verfügt über ein spezialisiertes, korrosionsbeständiges Gehäuse sowie eine isolierte Innenarchitektur. Um die maximale Betriebslebensdauer (10+Jahre) zu gewährleisten, sollten Entwicklungsingenieure sicherstellen, dass die verwendeten Dichtungsmaterialien (z. B. O-Ringe) auf die lokale Gaszusammensetzung abgestimmt sind. Der Sensor bewahrt seine Kalibrierkonsistenz über einen Temperaturbereich von -25°C to +55°C und bei Drücken von bis zu 0.2 MPa.





4. Engineering & Zuverlässigkeit (Engineering & Reliability)

• Korrosionsisolation und Langlebigkeit: Dank des speziell entwickelten korrosionsbeständigen Gehäuses und der isolierten inneren Kapselung bleibt die aktive Piezokeramik vollständig vor aggressiven Spurenelementen in Stadtgas- und Erdgasleitungen geschützt. Über den Betriebstemperaturbereich von −25°C to +55°C  und einen maximalen Betriebsdruck von 0.2 MPa garantiert der Wandler eine gleichbleibende Kalibriergenauigkeit über eine Lebensdauer von mehr als 10 Jahren.

• Integration und Pfaddesign: Für eine optimale Messauflösung in kompakten Haushaltsgaszählern wird die V-förmige Reflexionsanordnung dringend empfohlen. Durch die Ausnutzung der Rohrinnenwand zur einmaligen Reflexion der Ultraschallwelle wird die akustische Pfadlänge (L) bei minimaler Dämpfung verdoppelt, was präzise Differenzzeitberechnungen (time up - time down) auch unter dynamischen Strömungsbedingungen sichert.

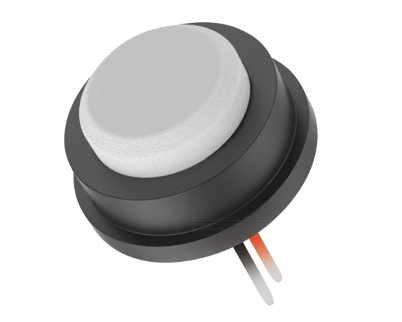

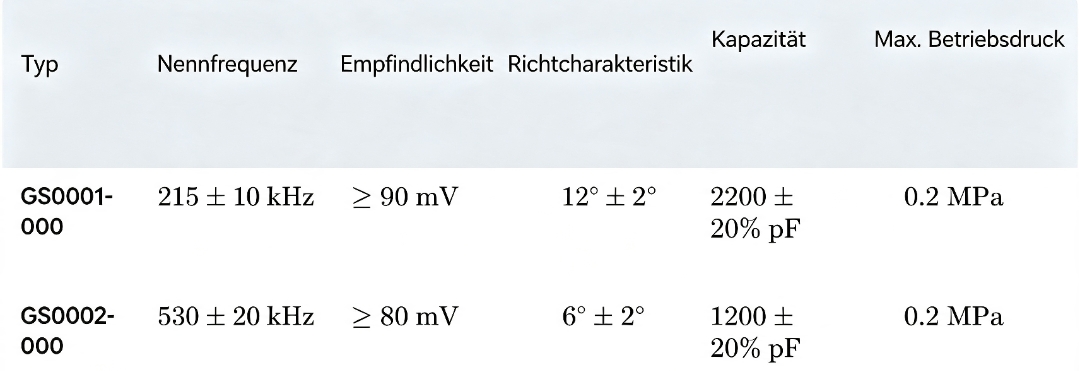

5. Auswahlmatrix & Technische Spezifikationen (Selection Matrix)

Die folgende Referenzmatrix fasst die Kernleistungsparameter der GS-Serie zusammen, um F&E-Ingenieure bei der frühzeitigen Hardwareauswahl zu unterstützen:

(Hinweis: Hier folgt die entsprechende Produkttabelle Ihres Datenblatts)

6. Beschleunigen Sie Ihre Entwicklungsphase (Accelerate Your Prototyping Phase)

ADW unterstützt globale Herstellern von Gasmessgeräten von der ersten akustischen Konzeption bis hin zur Serienfertigung. Unser Engineering-Team bietet physikalische Strömungskanal-Modellierungen (FEA-Simulationen), Impedanzanpassungsanalysen sowie umfassende Unterstützung beim Rapid Prototyping.

• Evaluierungsmuster anfordern: Um abgestimmte Pärchen der Modelle GS0001-000 oder GS0002-000 für Laborverifikationen zu erhalten, senden Sie Ihre Projektanfrage bitte an unser Team unter: info@adwsensor.com.
