Durchbruch in der Fluidsteuerung durch den inversen piezoelektrischen Effekt: ​ Technologische Fortschritte und Anwendungsperspektiven von Mikro-Jet-Luftpumpen

Im Zuge der Branchentrends hin zu einer zunehmenden Miniaturisierung, intelligenten Funktionen und einer hohen Integrationsdichte von Geräten stoßen herkömmliche Technologien zur Fluidsteuerung auf wesentliche Herausforderungen, darunter große Bauvolumina, hohe Betriebsgeräusche und erhebliche elektromagnetische Störungen (EMI).

Als Vertreter einer neuen Generation von Fluidsteuerungstechnologien nutzt die Mikro-Jet-Luftpumpe (piezoelektrische Luftpumpe) innovative Konstruktions- und Antriebskonzepte und kommt ohne herkömmliche Motoren und mechanische Getriebekomponenten aus. Dadurch bietet sie eine hocheffiziente, geräuscharme und kompakte Lösung für die präzise Fluidförderung und -steuerung.

I. Funktionsprinzip und Kerntechnologien

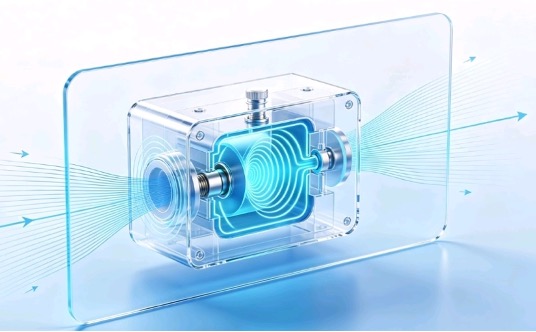

1. Antriebsmechanismus auf Basis des inversen piezoelektrischen Effekts

Die primäre Antriebskraft der Mikro-Jet-Luftpumpe beruht auf dem inversen piezoelektrischen Effekt piezoelektrischer Materialien. Wird ein Wechselspannungssignal angelegt, verformt sich die piezoelektrische Keramik unter dem Einfluss des elektrischen Feldes im Mikrometerbereich.

Dieser Mechanismus wandelt elektrische Energie direkt in mechanische Energie um und versetzt den keramischen Resonator in hochfrequente Schwingungen mit geringer Amplitude. Dadurch wird die Fluidbewegung direkt angetrieben, ohne dass elektromagnetische Spulen, Rotoren oder mechanische Übertragungselemente erforderlich sind.

2. Hochfrequente zyklische Ansteuerung und Fluidsteuerung

Die Luftpumpe arbeitet mit einer hohen Frequenz von 24,5 kHz (±2 kHz) und führt kontinuierlich einen „Ansaug-Ausstoß“-Zyklus aus. In Verbindung mit den integrierten Mikroventilen werden diese mikroskopischen Schwingungen in einen kontinuierlichen Luftstrom mit hoher Strömungsgeschwindigkeit umgewandelt.

Der Arbeitsablauf umfasst die folgenden Phasen:

• Ansaugphase: Erreicht die Antriebsspannung ihren positiven Spitzenwert, biegt sich der piezoelektrische Aktor nach oben und wölbt die Pumpenmembran. Das Volumen der Pumpenkammer vergrößert sich augenblicklich, wodurch ein Unterdruck entsteht. Dieser öffnet das Einlass-Rückschlagventil, sodass Umgebungsgas aufgrund der Druckdifferenz in die Pumpenkammer eingesaugt wird.

• Ausstoßphase: Die Polarität der Antriebsspannung kehrt sich schnell um, wodurch sich der piezoelektrische Aktor nach unten biegt und die Pumpenmembran in ihre Ausgangsposition zurückführt. Das Kammervolumen nimmt stark ab, das eingeschlossene Gas wird komprimiert und der Innendruck steigt rasch an. Dadurch schließt das Einlassventil, während das Auslass-Rückschlagventil geöffnet wird und das Gas mit hoher Frequenz aus der Pumpe ausgestoßen wird.





3. Präzisionsregelung im Mikrometerbereich und hohe Energieeffizienz

Da die Verformungsamplitude piezoelektrischer Keramiken direkt proportional zur angelegten Spitze-Spitze-Spannung ist (z. B. 25 Vpp bei einem Rechtecksignal) und die Schwingungsfrequenz strikt mit dem elektrischen Ansteuersignal synchronisiert wird, erreicht die Mikro-Jet-Luftpumpe eine äußerst kurze Reaktionszeit.

Durch die präzise Modulation der Frequenz und des Tastverhältnisses (z. B. 50 %) des Ansteuersignals ermöglicht das System eine präzise Durchflussregelung im Mikroliterbereich (μL) sowie eine stabile Druckregelung.

Darüber hinaus führt der Wegfall mechanischer Reibungsverluste zu einer deutlichen Steigerung der Energieumwandlungseffizienz. Dadurch kann auch bei extrem niedrigem Energieverbrauch eine stabile und konstante Ausgangsleistung erzielt werden.

II. Vergleichsanalyse und wesentliche technologische Vorteile

Im Vergleich zu herkömmlichen Mikromembranpumpen (Antrieb durch Motor und Exzenternocken) und elektromagnetischen Pumpen (Antrieb durch elektromagnetische Spule und Anker) bieten Mikro-Jet-Luftpumpen über mehrere zentrale Dimensionen hinweg deutliche technologische Vorteile – insbesondere hinsichtlich Bauform, Antriebsmechanismus und elektromagnetischer Verträglichkeit:

• Extrem kompakte Bauform und hohe Integrationsdichte: Durch den Wegfall von Motoren, Getrieben und exzentrischen Übertragungselementen reduziert sich das Gesamtvolumen auf etwa ein Zehntel herkömmlicher Pumpen (z. B. misst das Modell VF0003-000 lediglich 21 × 19 mm). Die erhebliche Platzersparnis ermöglicht eine nahtlose Integration in ultradünne Smartwatches, tragbare medizinische Geräte und Sensormodule sowie eine integrierte Bauweise mit der Steuerelektronik.

• Extrem geräuscharmer Betrieb: Herkömmliche Pumpen erzeugen aufgrund der hohen Motordrehzahl und mechanischer Reibung tieffrequente Brumm- und Vibrationsgeräusche. Die Mikro-Jet-Luftpumpe arbeitet dagegen mit einer Ultraschallfrequenz von 24,5 kHz, die oberhalb des menschlichen Hörbereichs liegt. In Verbindung mit einer gleichmäßigen Fluidförderung wird der Betriebsgeräuschpegel auf unter 40 dB reduziert; unter optimierten Bedingungen kann ein Geräuschpegel von unter 30 dB erreicht werden, vergleichbar mit der Ruhe in einer Bibliothek.

• Keine elektromagnetischen Störungen (EMI): Elektromagnetische und motorisch angetriebene Pumpen können beim Anlaufen und während des Betriebs erhebliche elektromagnetische Störungen sowie Gegen-EMK erzeugen. Diese können benachbarte hochpräzise Sensoren und drahtlose Kommunikationsmodule beeinträchtigen. Mikro-Jet-Luftpumpen arbeiten ausschließlich über die durch das elektrische Feld hervorgerufene piezoelektrische Verformung und erzeugen kein Magnetfeld. Dadurch werden elektromagnetische Beeinträchtigungen weitgehend vermieden.

• Hohe Zuverlässigkeit und lange Lebensdauer: Da keine mechanischen Reibungskomponenten vorhanden sind, entfallen Schmierung und verschleißbedingte Ausfälle. Das Konstruktionskonzept ermöglicht eine Betriebslebensdauer von mehr als 10 Jahren. In Verbindung mit den geringen Energieumwandlungsverlusten kann die Energieeffizienz um mehr als 40 % gesteigert werden, wodurch sich die Batterielaufzeit tragbarer elektronischer Geräte deutlich verlängern lässt.





Leistungsvergleich

III. Markttrends und zentrale Anwendungsszenarien

Mit der raschen Verbreitung intelligenter Wearables, medizinischer Geräte für den Heimgebrauch und fortschrittlicher Unterhaltungselektronik steigt die Marktnachfrage nach miniaturisierten, energiearmen und geräuscharmen Komponenten zur Fluidsteuerung kontinuierlich.

Mikro-Jet-Luftpumpen erschließen zunehmend die folgenden drei zentralen Anwendungsbereiche:

1. Medizin und Gesundheitswesen (zentraler Anwendungsbereich)

• Intelligente Blutdrucküberwachung: Für Smartwatches und am Handgelenk getragene Blutdruckmessgeräte liefern Mikro-Jet-Luftpumpen eine stabile und geräuscharme pneumatische Antriebsleistung und ermöglichen eine nichtinvasive Echtzeitüberwachung.

• Atemwegs- und Verneblungstherapie: Sie treiben medizinische Vernebler zur Erzeugung mikrometergroßer Aerosolpartikel für eine gezielte Applikation in den Atemwegen an und liefern gleichzeitig einen geräuscharmen, konstanten Luftstrom für tragbare Beatmungsgeräte und Sauerstoffkonzentratoren.

• Unterdrucktherapie und Präzisionsdiagnostik: Einsatz in Geräten für die Unterdruck-Physiotherapie sowie in automatisierten hämatologischen Analysegeräten zum schonenden Transport kleinster Probenmengen.

2. Unterhaltungselektronik

• Persönliche Pflege und Wearables: Integration in Kopf- und Augenmassagegeräte zur Erzeugung einer komfortablen pneumatischen Massagebewegung.

• Fortschrittliches Wärmemanagement: Einsatz als extrem kompakte Flüssigkeitskühlpumpen für leistungsstarke Smartphones und Laptops, um hohe Anforderungen an die Wärmeabfuhr mit einem geräuscharmen Betrieb zu verbinden.

3. Automobilelektronik

• Einsatz im thermischen Management von Batterien in Elektrofahrzeugen, bei Hochdruck-Kraftstoffeinspritzsystemen und bei der Gasanalyse durch Sensoren. Durch die präzise Regelung von Temperatur sowie Luft- und Gasströmung werden Betriebssicherheit und Energieeffizienz der Systeme unterstützt.





Fazit

Durch die Nutzung des inversen piezoelektrischen Effekts definiert die Mikro-Jet-Luftpumpe den technologischen Ansatz herkömmlicher mechanischer Pumpen neu und setzt neue Maßstäbe bei Miniaturisierung, Energieeffizienz, akustischer Performance und präziser Regelung.

Mit der anhaltenden Expansion der Märkte für intelligente Gesundheitsanwendungen und Wearables hat diese Technologie das Potenzial, zu einem wichtigen Treiber für die Weiterentwicklung mikrofluidischer Steuerungssysteme zu werden.
