​Von der Einparkhilfe zur intelligenten Sensorik: Wie das autonome Fahren die Evolution automobiler Ultraschallsensoren vorantreibt

Wie autonomes Fahren die Nahfelderfassung neudefiniert

Die Evolution von PDC zu AVP geht mit einem signifikanten Anstieg des Automatisierungsgrads – und dementsprechend höheren Anforderungen an die Sensorik – einher.

Herkömmliches PDC konzentriert sich im Wesentlichen auf die Hindernisserfassung im Front- und Heckbereich des Fahrzeugs. APA stellt zusätzliche Anforderungen wie Parklückensuche, Begrenzungserkennung und die Unterstützung automatisierter Einparkmanöver. Bei RPA/HPA und AVP bewegt sich das Fahrzeug unter Umständen ohne direkte Fahrersteuerung oder sogar, nachdem der Fahrer das Fahrzeug bereits verlassen hat. Das Sensorsystem muss daher das Fahrzeugumfeld kontinuierlich überwachen und Objekte wie Fahrzeuge, Fußgänger, Wände, Pfeiler, Bordsteine und andere Hindernisse entlang des Fahrwegs zuverlässig erkennen.

Das System muss zunehmend präzise ermitteln: Wo befindet sich das Hindernis? Wie viel Freiraum verbleibt um das Fahrzeug? Und kann die Fahrt sicher fortgesetzt werden?

Dieser Wandel treibt die Nachfrage nach Ultraschallsensoren der nächsten Generation an, die folgende Eigenschaften aufweisen:

Erweiterte Reichweite, reduzierter Nahbereichs-Blindsektor, höhere Messgenauigkeit, schnellere Ansprech- und Aktualisierungsraten, gesteigerte Störfestigkeit sowie erweiterte Diagnose- und Funktionalitätsreserven im Rahmen der Funktionalen Sicherheit.

Diese Fähigkeiten sind besonders in engen Parklücken, Tiefgaragen, komplexen Fahrsituationen und auf den letzten Zentimetern der Fahrzeugsteuerung bei niedriger Geschwindigkeit von entscheidender Bedeutung, wo eine stabile und exakte Nahfelderfassung das Fundament für Pfadplanung und Fahrzeugbewegung bildet.

Vom analogen Entfernungsmesser zur digitalen intelligenten Sensorik

Die sich verändernden Anforderungen des intelligenten Fahrens beschleunigen auch die Evolution der Systemarchitektur automobiler Ultraschallsensoren.

Frühe Pre-AK1-Lösungen basierten typischerweise auf Wandlern mit fester Frequenz und vergleichsweise einfachen Analogschaltungen. Ultraschallanregung, Echoerfassung und Distanzberechnung wurden primär vom zentralen Steuergerät (ECU) verarbeitet. Diese Architektur war ausgereift und kosteneffizient für klassische PDC-Anwendungen, bot jedoch nur begrenzte Möglichkeiten hinsichtlich Reichweite, Abtasteffizienz, digitaler Kommunikation und Diagnosefähigkeit.

Mit der Entwicklung von APA-Anwendungen integrierte AK1 den Sendertreiber, das analoge Empfangs-Frontend sowie grundlegende Signalverarbeitungsfunktionen direkt in den Sensor. Dies ermöglichte die interne ToF-Laufzeitmessung (Time-of-Flight) und digitale Datenausgabe bei gleichzeitiger Unterstützung von erweiterten Messreichweiten, Parklückensuche und Kreuz-Echo-Ortung (Cross-Echo Positioning).

Dies stellte eine wichtige Transformation dar: Der Ultraschallsensor war nicht mehr nur ein reiner Sensor Kopf, sondern entwickelte sich zu einem digitalen Messknoten, der direkt verwertbare Informationen an die Einparkalgorithmen liefert.

Mit dem Übergang zu RPA/HPA und AVP reicht eine reine digitale Distanzmessung jedoch nicht mehr aus, um den stetig steigenden Anforderungen an Echtzeitfähigkeit, Zuverlässigkeit, Störfestigkeit und funktionale Sicherheit gerecht zu werden.

An diesem Punkt setzt die Entwicklung von AK2 an.

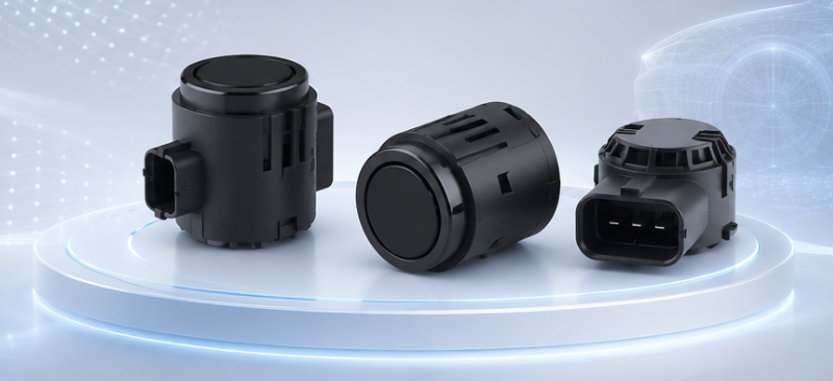

AK2: Ultraschallsensorik der nächsten Generation für intelligentes Fahren

AK2 wurde speziell für hochentwickeltes intelligentes Einparken und autonomes Fahren im Niedriggeschwindigkeitsbereich konzipiert. Die Generation bietet umfassende Upgrades bei Sensorintegration, Signalverarbeitung, Kommunikation, Multi-Sensor-Koordination und Sicherheitsdiagnose.

• Signalcodierung und Frequenzmodulation (FM): AK2 ermöglicht die präzise Unterscheidung von Echos verschiedener Sensoren. Dadurch werden Übersprecheffekte (Cross-Talk) und Interferenzen zwischen den Sensoren des eigenen Fahrzeugs sowie zu Sensoren umliegender Fahrzeuge effektiv reduziert. Dies erhöht die Erfassungsstabilität in zunehmend komplexen Betriebsumgebungen deutlich.




• Multi-Sensor-Synchronisation und paralleler Betrieb: AK2 verkürzt den gesamten Nahbereichs-Abtastzyklus und steigert die Aktualisierungsrate der Umfeldinformationen. Das Fahrzeug erhält somit zeitnahe Sensorinputs bei sich schnell verändernden Umgebungsbedingungen.




• Optimierte Messleistung: AK2 erweitert die Erfassungsreichweite, minimiert den Nahbereichs-Blindsektor und steigert die Messgenauigkeit. Hindernisse werden früher erkannt, und selbst auf den kritischen letzten Zentimetern bei der Annäherung an ein Objekt bleibt die Erfassung zuverlässig – eine essenzielle Voraussetzung für komplexe Parklücken, enge Passagen, Ausweichmanöver bei niedriger Geschwindigkeit und automatisierte Bremsingriffe.




• Erweiterte Diagnosefunktionen & Funktionale Sicherheit: Für hochautomatisierte und sicherheitskritische Anwendungen verstärkt AK2 die Selbstdiagnosefähigkeiten. Das System erkennt Zustände wie Sende- oder Empfangsstörungen, Nachschwingen, Sensorabdeckungen sowie Eis- und Schneebelag und erfüllt die Anforderungen der Funktionalen Sicherheit nach ISO 26262 ASIL-B. Dies schafft eine hochzuverlässige Sensorbasis für intelligente Einparksysteme.




Von der Distanzwarnung zur intelligenten Wahrnehmung

Die Evolution automobiler Ultraschallsensoren bedeutet nicht nur mehr Reichweite oder höhere Messgenauigkeit.

Die fundamentale Transformation liegt in der sich ändernden Rolle des Sensors innerhalb des intelligenten Gesamtfahrzeugs:

• Vom Assistieren des Fahrers hin zur Unterstützung autonomer Fahrzeugentscheidungen;




• Von der einkanaligen Distanzausgabe zur digitalen Echtzeit-Wahrnehmung;




• Vom isolierten Einzelbetrieb zur koordinierten Multi-Sensor-Wahrnehmung;




• Von der einfachen Entfernungsmessung zum intelligenten Sensorknoten mit Störfestigkeit, Diagnosefunktionen und Funktionaler Sicherheit.




Getrieben wird diese Entwicklung von einer zentralen Anforderung: Das Fahrzeug benötigt ein absolut zuverlässiges Verständnis seiner unmittelbaren Umgebung.

Mit der fortschreitenden Verbreitung von automatisiertem Einparken, autonomem Fahren bei niedriger Geschwindigkeit und hochintegrierten Fahrfunktionen benötigen Fahrzeuge eine Nahfelderfassung, die umfassender, reaktionsschneller und verlässlicher ist als je zuvor. Aufgrund ihrer Vorteile bei Messungen im Nahbereich, der ausgereiften Serienfertigung nach Automobilstandards und ihrer hohen Kosteneffizienz wird die Ultraschallsensorik weiterhin eine Schlüsselrolle in der Nahfeld-Sensorarchitektur von Fahrzeugen einnehmen.

AK2 wurde entwickelt, um diese nächste Evolutionsstufe zu gestalten.

Durch die Kombination aus fortschrittlicher Signalverarbeitung, effizienter Multi-Sensor-Koordination, robuster Störfestigkeit und umfassenden Diagnosemechanismen bietet AK2 eine Ultraschall-Wahrnehmungslösung der nächsten Generation für APA, RPA/HPA, AVP und künftige Anwendungen des autonomen Fahrens im Niedriggeschwindigkeitsbereich.

AK2 liefert das reaktionsschnelle, zuverlässige und intelligente Fundament für die Nahfelderfassung – und unterstützt Fahrzeuge auf dem Weg vom Einparkassistenten zur autonomen Mobilität.

Vom Einparkassistenten über das automatisierte Einparken bis hin zum autonomen Fahren.

Vom bloßen Erkennen von Hindernissen hin zum ganzheitlichen Verständnis des Fahrzeugumfelds.

Automotive Ultraschallsensorik entwickelt sich weiter – und AK2 ist bereit für die Zukunft.

Smartere Wahrnehmung. Intelligenteres Einparken. Sicheres autonomes Fahren.
